Правка и шлифовка шлифовального круга
Почему шлифовальные круги нужно править
В процессе шлифования острота шлифовального круга становится округлой или тусклой из-за абразивного трения и эффекта экструзии, или поверхность шлифовального круга часто врезается в поры, забивая поверхность шлифовального круга. Эти факторы приведут к потере режущей способности шлифовального круга.

Выполните чистовую обработку и правку шлифовальных кругов до требуемой остроты с помощью средств правки More SuperHard.
Мы предлагаем стационарный алмазный правочный станок, вращающийся алмазный валок, правочный круг и правочные палочки и т. Д.
Правка абразивного шлифовального круга
Метод поворота : алмазный правый одинарный или многоточечный алмазный правый.

Метод шлифования : & nbsp; вращающийся алмазный валок, & NBSP; обычный шлифовальный круг
Суперабразивная правка круга с алмазом и CBN
Стационарный алмазный комод (одноточечный, многоточечный)
Ротационный алмазный валок
Обычный правочный диск
Масляный камень, перевязочная палочка
Стационарный алмазный комод
Назначение правки шлифовального круга

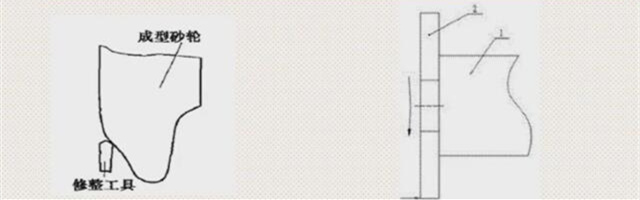

* Чтобы получить идеальную или восстановить геометрию поверхности шлифовального круга, поверхность шлифовального круга имеет определенную размерную точность и точность формы, то есть форму.
dressing grinding wheels

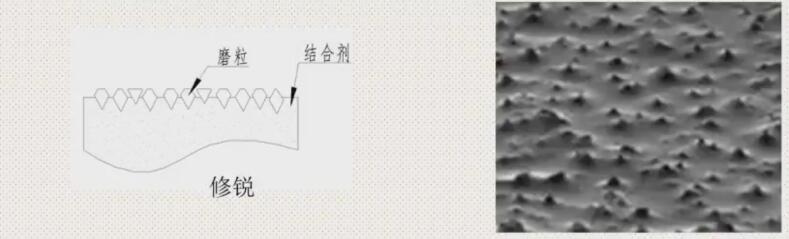

* Для того, чтобы удалить поверхность шлифовального круга неидеально, или пассивированные абразивные частицы, или поверхность была заблокирована абразивным мусором, так что поверхность шлифовального круга подверглась воздействию новых абразивных частиц, имеет определенную производительность шлифования, то есть, заточка.
dressing grinding wheels

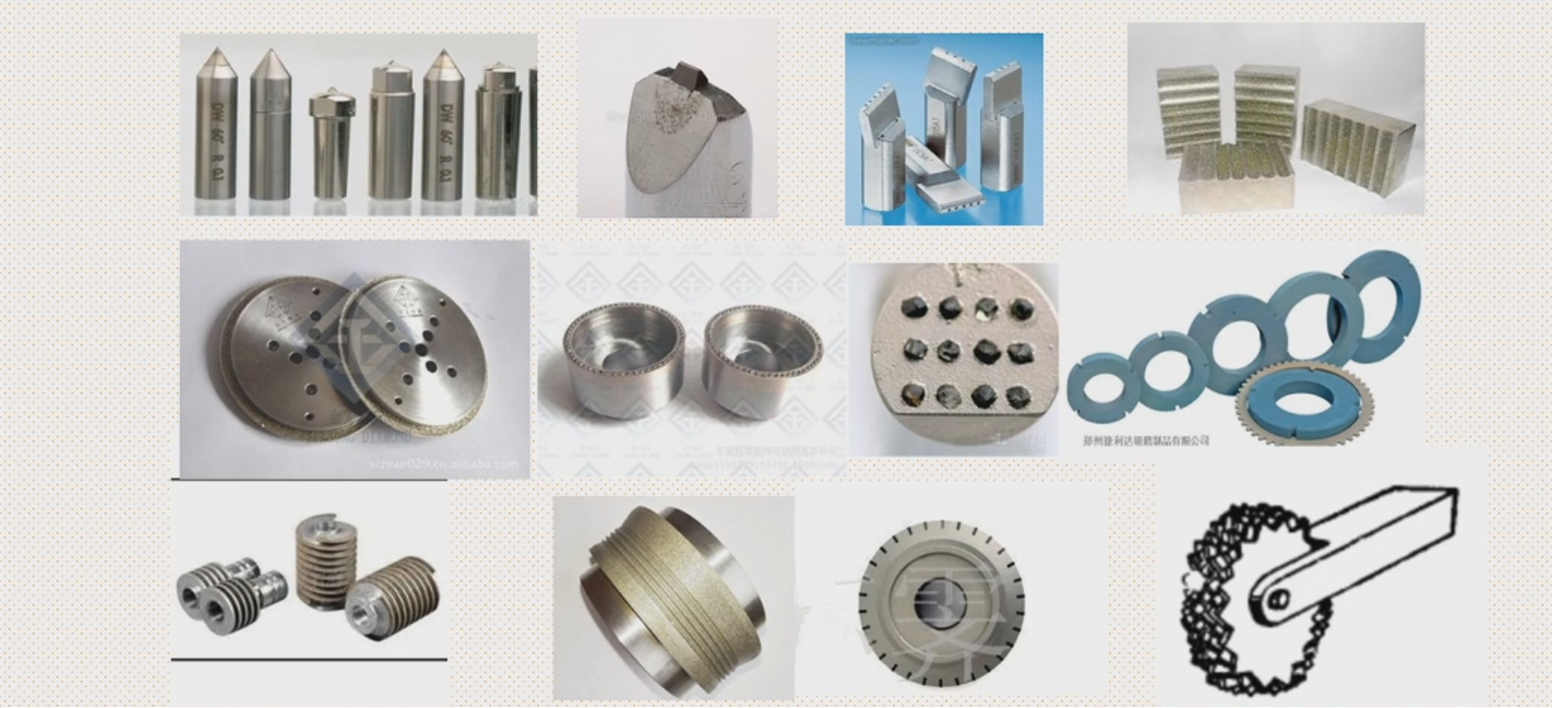

Метод правки шлифовального круга
► Правка абразивного шлифовального круга
Токарный метод. Одноточечный алмазный комод, многоточечный алмазный комод
Метод шлифования. Ротационный алмазный валок, правка точечного круга, обычный шлифовальный круг

► Сверхтвердая правка шлифовального круга
Стационарный алмазный комод (одноточечный, многоточечный)
Ротационный алмазный валок
Обычный шлифовальный круг
Масляный камень, перевязочная палочка
dressing grinding wheels

Инструменты для алмазной правки
Diamond dresser is the most widely used dressing tool in conventional grinding wheel grinding process.

Single - Point Diamond Dresser ( easy to install, low cost, easy to use )

Single point diamond dressing pen installation
1. Firm clamping, ensure rigidity, no vibration
2. The single-point dressing tool must be able to tilt at a certain angle in the vertical plane, 10-15 degrees.
3. Rotate the dressing tool regularly, 1/8
4. In the process of correction, it is best to use wet method to repair, and cooling and interruption are strictly prohibited
5. Carefully set the knife, no impact

The size of the single grain diamond selected for dressing

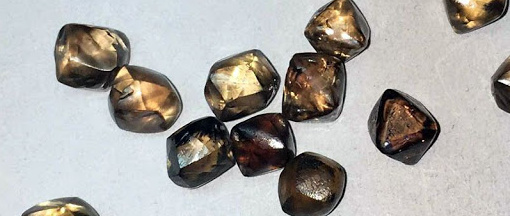

large grain single crystal diamond

Диаметр шлифовального круга(mm) Diamond (ct)
200 0.2 - 0.3
200 - 400 0.3 - 0.5
400 - 600 0.5 - 0.8
600 - 800 0.8 - 1.2
800 1.0 - 1.5



► Многоточечный алмазный комод

одноточечная алмазная ручка, с высокой ценой и даже с необходимостью ремонта и с другими недостатками

Многоточечный алмазный инструмент для правки имеет мелкие алмазные частицы и большое количество, и колебания качества поверхности шлифовального круга небольшие, правка относительно стабильна, а стоимость невысока.

Типы:



► Вращающийся алмазный комод



Функции

Площадь контакта большая. Наружная поверхность шлифовального круга совпадает с внешним контуром правящего круга.

Эффективность шинопровода высокая, в основном используется для массового производства.

Высокая точность (резьба, шестерня, канал подшипника, гофрированный ролик, паз лезвия и т. Д.)

Срок службы шлифовального круга большой. Обычно срок службы роликов может достигать десятков тысяч раз.



Ротационные алмазные правки делятся на профильные и формовочные валки (в зависимости от типа профилирования абразивного слоя).

diamond profile dressing roll

Правильные валки с алмазным профилем

* Профилирование шлифовального круга по желаемому контуру перемещением алмазного правочного валика

* Профиль шлифовального круга создается с помощью процесса, управляемого ЧПУ, который перемещает вращающийся опалубочный валок по заданному контуру.

* Формовочные валки не ограничены определенной заготовкой, но могут использоваться гибко

diamond from dressing roll

Правочные валки ромбовидной формы

* Профилирование шлифовального круга за одну операцию с использованием врезного метода правки

* Обычно профиль валка точно соответствует профилю заготовки.

* Исключительная точность даже при очень сложном контуре профиля
