бесцентровое шлифование - металлическая связка на смоле
Что такое бесцентровое шлифование
Бесцентрово-шлифовальный станок состоит не из одного, а из двух абразивных кругов.При центральном шлифовании обработка материала осуществляется с помощью металлического цилиндра с абразивом, который вращается на большой скорости вокруг своей оси.

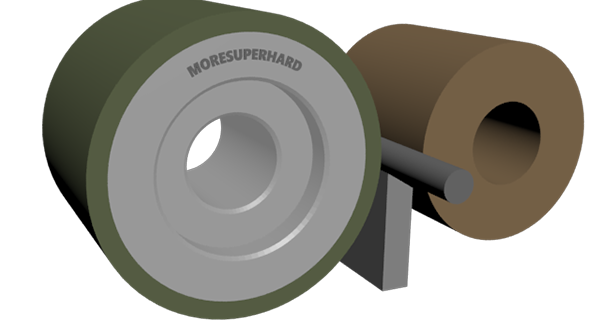

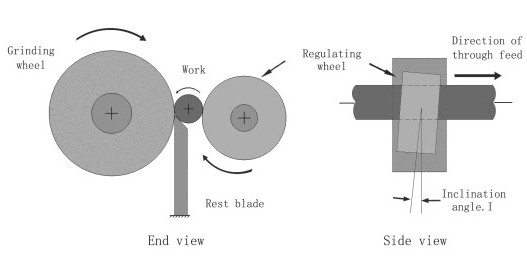

шлифование. При его выполнении обрабатываемое изделие не закрепляют в патроне или по центральной оси, как при других видах шлифования. Деталь размещается между двумя шлифовальными кругами, удерживается при помощи специальной опоры со скосом, благодаря чему она прижимается к ведущему кругу (меньшего диаметра). Снятие слоя металла осуществляет абразивный круг большего диаметра, который вращается со скоростью, в 80-100 раз превышающей скорость вращения малого (ведущего) шлифовального круга.
Области применения: черновое, получистовое и чистовое шлифование карбида вольфрама, керамики, магнитных материалов, прутков из нержавеющей стали, композитов PCD и PCBN.
Бесцентровое шлифование производится на бесцентрово-шлифовальных станках. Они подразделяются на несколько типов в зависимости от того, как расположены шлифовальные круги:
для наружного и внутреннего шлифования;
На таких станках обрабатывают валы, гильзы, прутки, детали подшипников, поршней и другие детали по типу тел вращения.
Работа бесцентровых круглошлифовальных станков может идти по двум схемам
- с продольной подачей детали; - с поперечной подачей (врезанием). Продольная подача подходит для обработки длинных заготовок с одинаковым диаметром по всей длине поверхности. Врезное бесцентровое шлифование применяется в тех случаях, когда изделие имеет фасонную или ступенчатую конфигурацию, выступающие на поверхности части или выемки любых размеров.

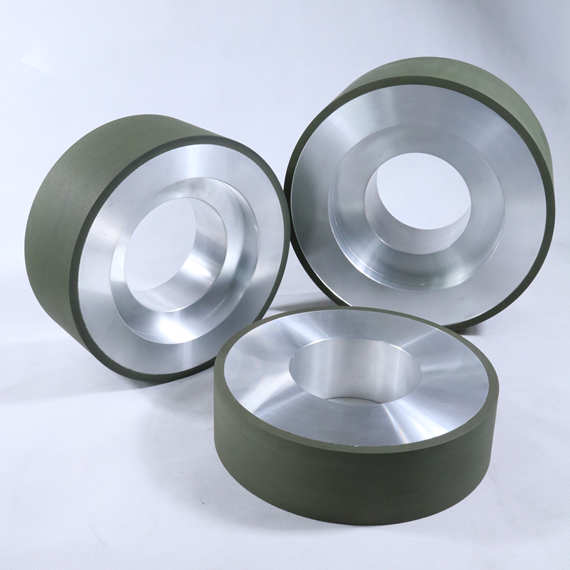

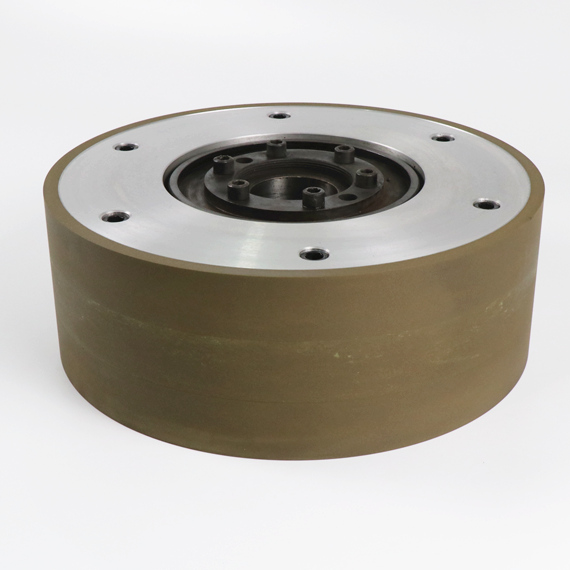

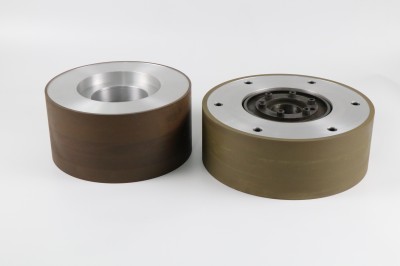

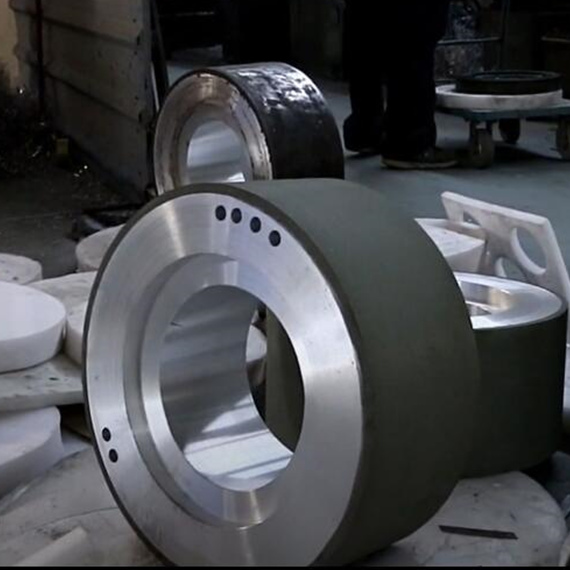

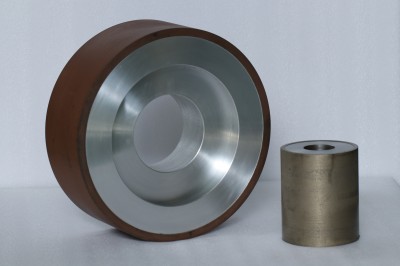

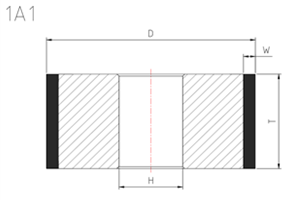

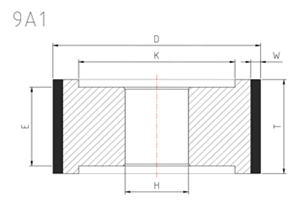

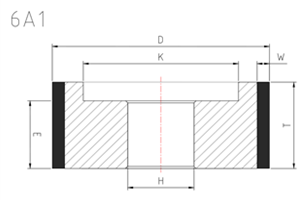

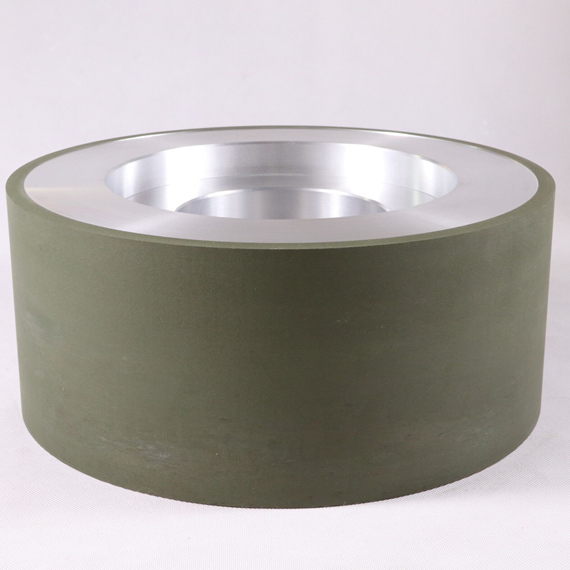

Характеристики бесцентрового алмазного шлифовального круга
.png)
.png)
.png)
| Model |
D (mm) |
T (mm) |
H (mm) |
X (mm) |
1A1
6A1
9A1 |
300 |
150 |
120 |
5, 10 |
| 350 |
125 |
127 |
5, 10 |
| 400 |
150 |
203 |
5, 10 |
| 455 |
205 |
228.6 |
5, 10 |
| 500 |
150 |
305 |
5, 10 |
| 650 |
380 |
|
|
Круглое биение шлифовального круга≤0.02mm
Прямолинейность ≤ 0.02 mm |
